Adaptador Conversor Porta Paralela DB25 25 pinos para Porta USB 5 Eixos para Mach3

ZOOM

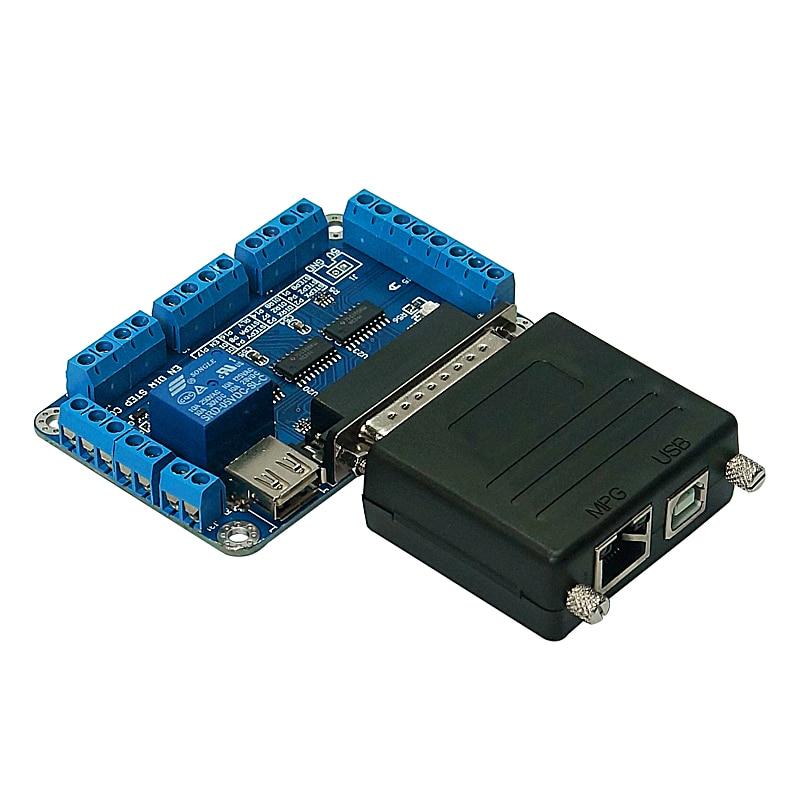

Adaptador Conversor Porta Paralela DB25 25 pinos para Porta USB - 5 Eixos para Mach3

ID: ADAPTADOR-DB25-TO-USB-NC200
MODEL: ADAPTADOR-DB25-TO-USB-NC200

Rate:

R$ 960,00

Disponibilidade: Esgotado

Condição: Novo

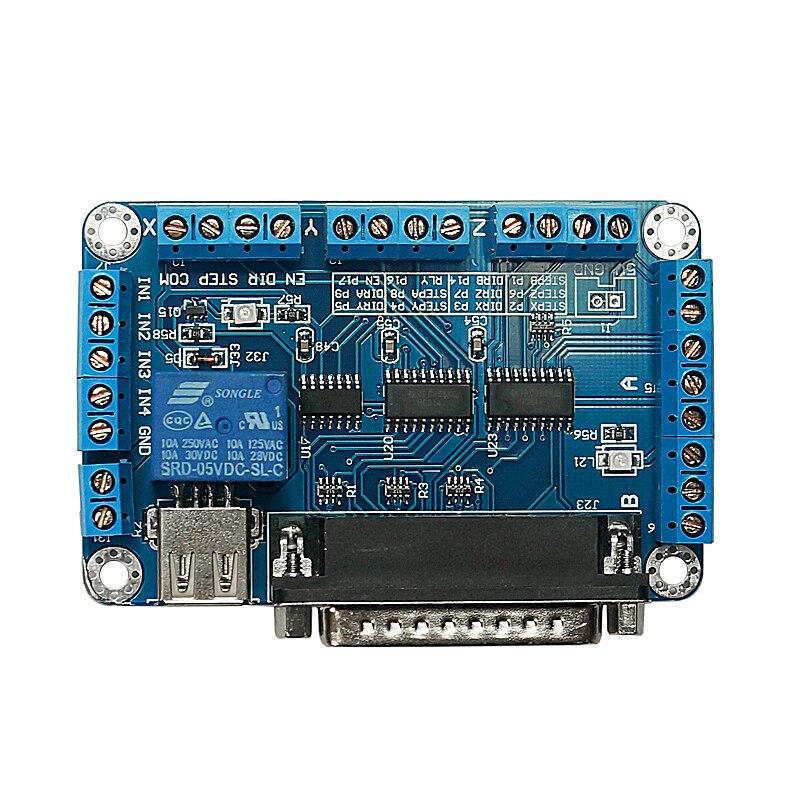

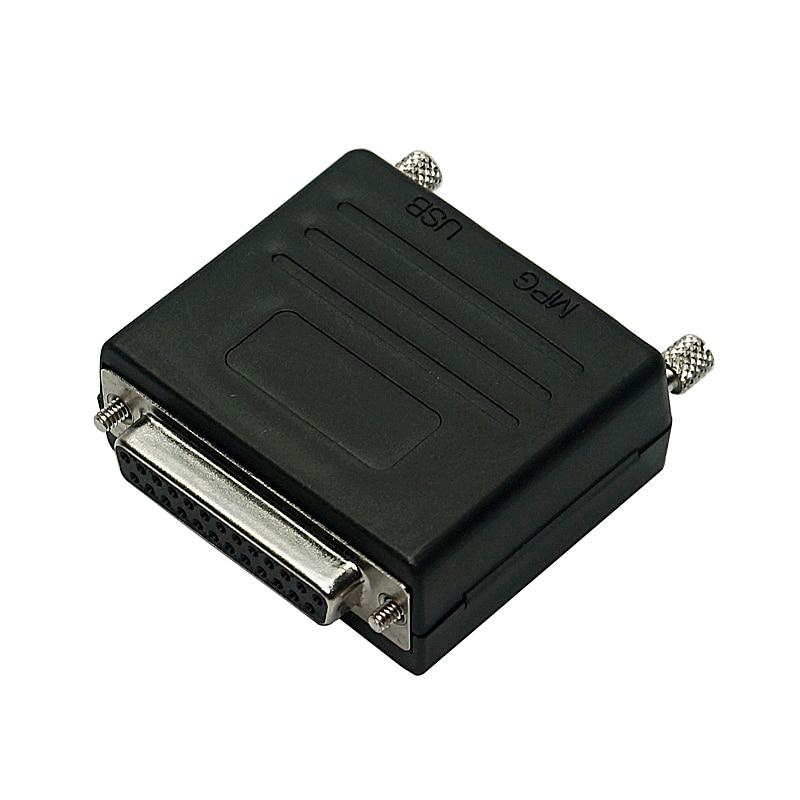

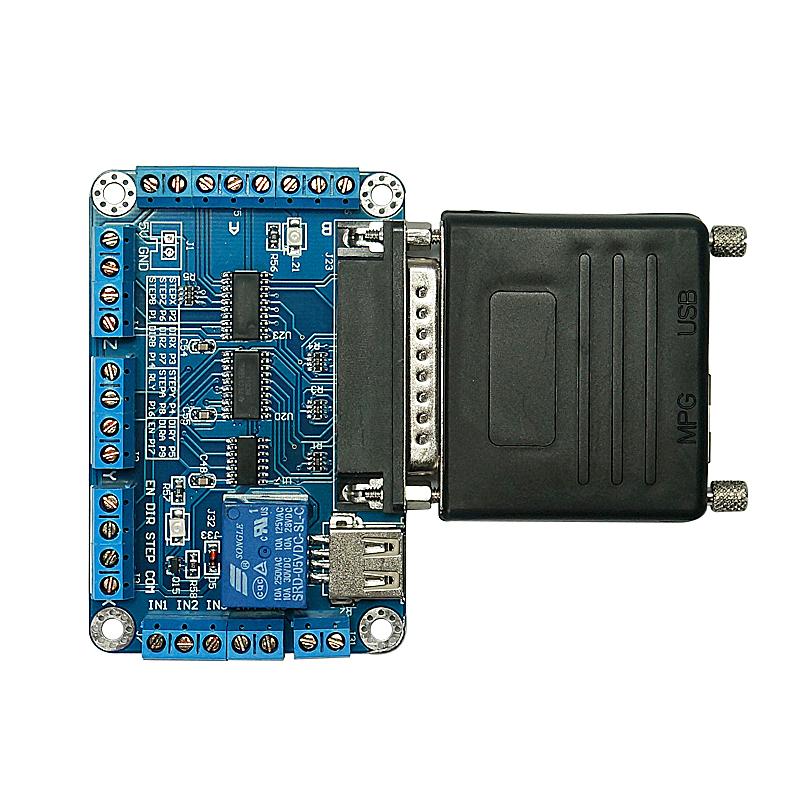

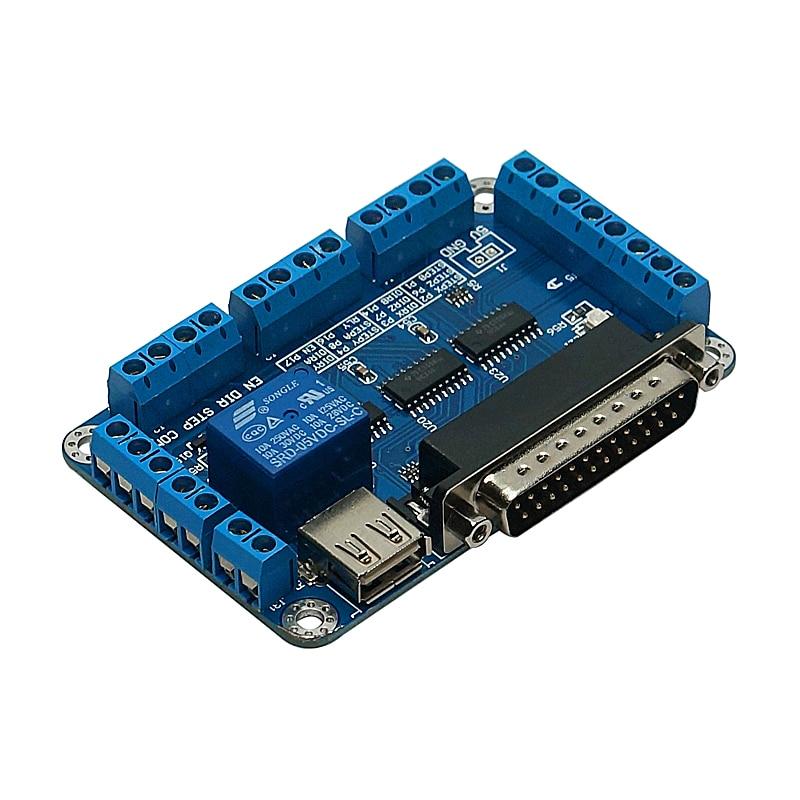

Adaptador Conversor de Porta Paralela DB25 25 Pinos para USB.

Conversor compatível com Interfaces Placa Controladora Opto-Isolada entre PC e máquina CNC, com transmissão de dados via porta Paralela DB25 de 25 pinos.

Totalmente compatível com Mach3.

Suporta até 5 eixos, com total de 5 Entradas e 12 Saídas de Sinal sendo: 1 Saída com Relé NA.

Permite ligar sensor Home, Fim-de-Curso, Probe, Cycle-Start, Index...

Possui saída para acionamento Liga/Desliga do Spindle, refrigeração da ferramenta.

  • Software compatível: MACH3
  • Sistema Operacional: Windows 32 ou 64 bits (Windows XP, Win 7, Win 10, Win Vista)
  • Speed Frequency: 200 kHz
  • Transmissão de dados: Porta USB no computador.
  • Alimentação principal de energia: via USB Tipo-B (+5 VDC)
  • Quantidade de eixos: 1 até 6 eixos (X, Y, Z, A, B, C) - de 2 fases cada (Pulso e Direção)
  • Entradas / Input: 5 - ex: Botão de Emergência, Fim-de-Curso, Home, Probe, etc.
  • Saídas / Output: 12 Saídas Digitais (total) - ex: Pulso e Direção dos drivers; Liga/Desliga Spindle, Sentido de Rotação, Refrigeração, etc.
  • Saída com Relé: 1 saídas (NA - análoga à digital P16)

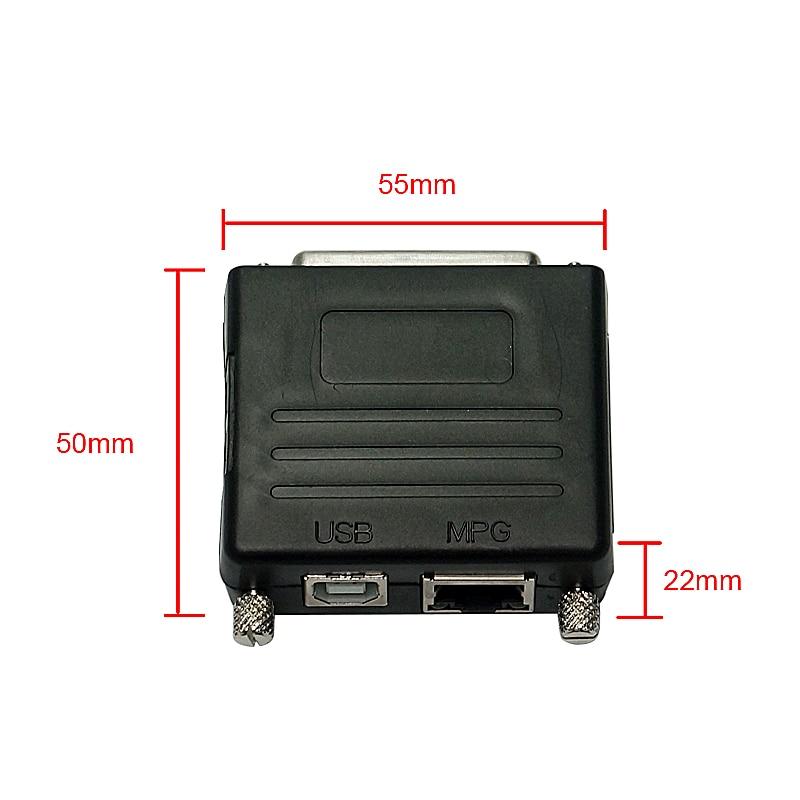

  • Dimensão: 120 x 90 x 25 mm (comprimento x largura x altura)

Faça download do nosso Datasheet em PDF (português) com todos detalhes técnicos da placa. Além disso fornecemos o perfil XML do Mach3 pronto, já configurado com os parâmetros básicos desta placa.

Manual Datasheet & Perfil XML para Mach3:

Download | PDF XML | .ZIP
(se o Download não começar, clique c/ botão direito >> Salvar Link Como...)

* a senha do arquivo é disponibilizada para clientes ou vendida separada


Aplicação:


Automação CNC de máquinas em geral: Routers CNC, Fresadoras CNC, Tornos CNC, Corte Laser CNC, Corte Plasma CNC.


Tags Relacionadas com Adaptador Conversor Porta Paralela DB25 25 pinos para Porta USB - 5 Eixos para Mach3

* Adaptador Porta Paralela DB25 USB
* Adaptador Porta Paralela DB25 para USB
* Adaptador Porta Paralela DB25 para USB Mach3
* Adaptador Porta Paralela DB25 para USB Mach3 CNC
* Adaptador Porta LPT para USB Mach3 CNC
* Adaptador NC200 Mach3 CNC
* Adaptador NC 200 Mach3 CNC
* Adaptador LY-USB200 Mach3 CNC
* Adaptador LY USB200 Mach3 CNC
* Adaptador LY USB 200 Mach3 CNC


Esquema de Ligação

Adaptador Conversor Porta Paralela DB25 25 pinos para Porta USB 5 Eixos para Mach3

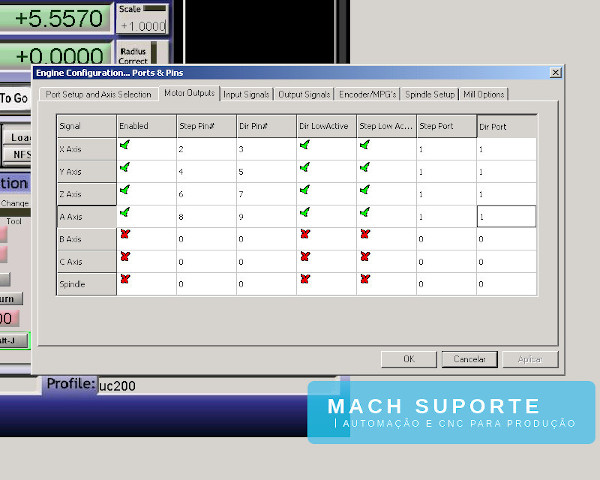

Config >> Port and Pins >> Motor Outputs #A
Adaptador Conversor Porta Paralela DB25 25 pinos para Porta USB 5 Eixos para Mach3

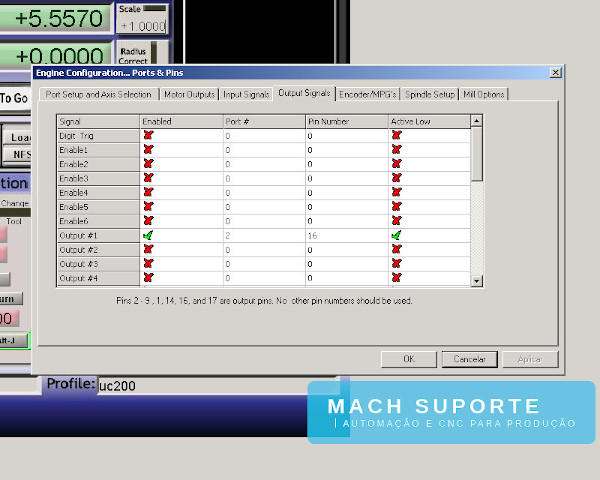

Config >> Port and Pins >> Output Signal #A
Adaptador Conversor Porta Paralela DB25 25 pinos para Porta USB 5 Eixos para Mach3

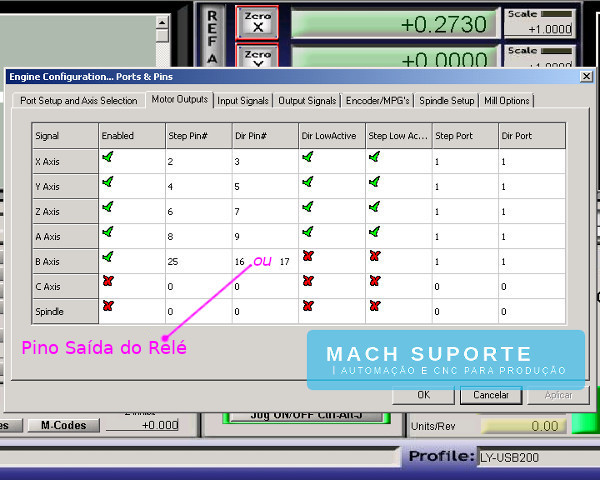

Config >> Port and Pins >> Motor Outputs #B
Interface Placa Controladora CNC Mach3 Paralela DB25 USB Windows 32 e 64 Bits
Comparativo entre Interfaces Placas Controladoras CNC Mach3 via Paralela DB25, USB, Ethernet para Windows 32 e 64 Bits

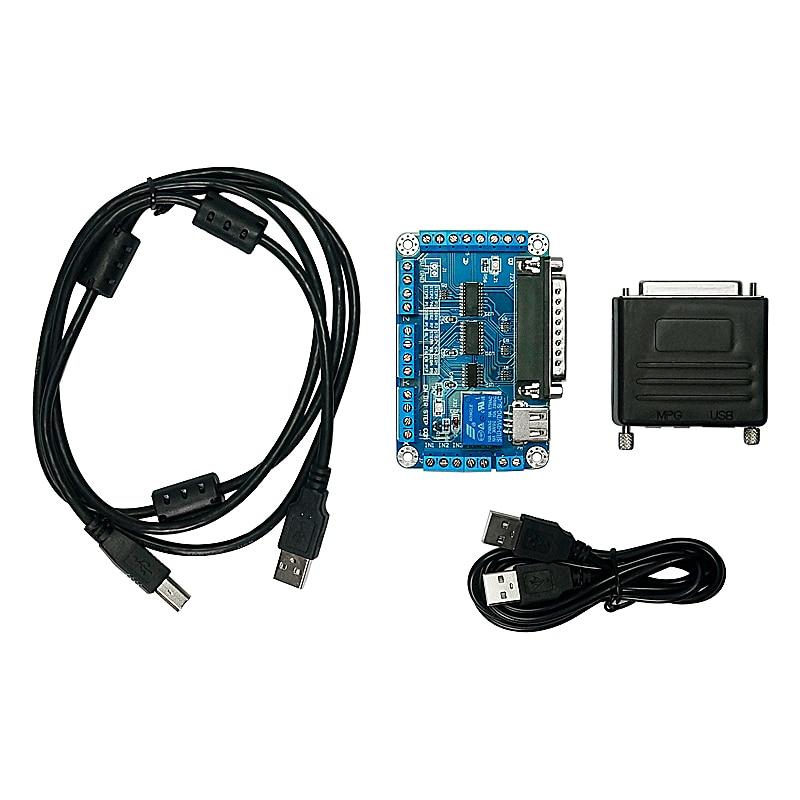

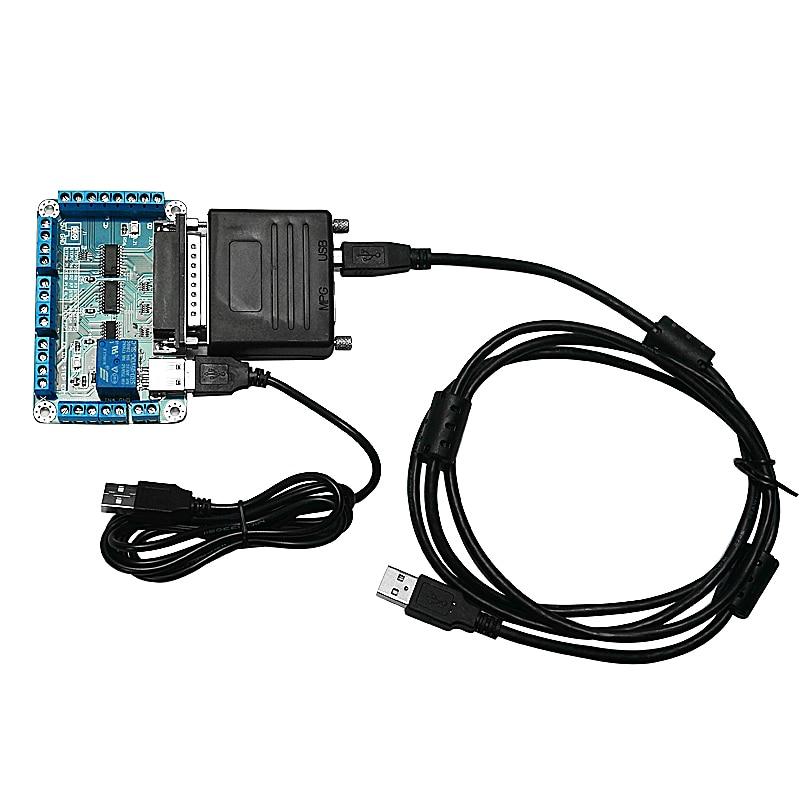

[1] Adaptador Porta Paralela DB25 para USB: modelo ADAPTADOR-DB25-TO-USB-NC200
[1] Placa Controladora via Porta Paralela
[1] Cabo de Transmissão de Dados USB A p/ USB B (p/ adaptador)
[1] Cabo de Transmissão de Dados USB A p/ USB A(p/ placa)

- Todos os produtos vendidos pela M1 Automação estão cobertos pelo nosso programa de compra garantida!
Todos produtos e equipamentos eletrônicos são testados antes de serem enviados garantindo assim perfeito funcionamento.

- O prazo para a troca da compra ou do produto é de até 7 dias corridos, a partir do dia seguinte que o seu pedido foi entregue.


- A garantia não cobre:

  • Equipamentos queimados por mau uso e ligações incorretas
  • Equipamentos queimador por surtos de tensão


- Os equipamentos devem ser ligados por um técnico competente e de confiança.
